無負壓供水設備組成有哪些?工作原理是什么

  設備是現在人們生活中經常使用到的,在設備使用過程中有著很多方法和要求,當然供水設備還要了解其組成,那么無負壓供水設備組成有哪些?下面讓我們跟隨三利供水一起看下吧。

  無負壓供水設備的組成

  無負壓供水系統是在傳統變頻恒壓供水系統的基礎上發展起來的一種新型供水方式,它不是水泵、管件閥門、罐體和控制柜的簡單組合,而是集機械、電子、信息、自控技術為一體的高科技產品。在國內無負壓技術根據市場上現有無負壓供水設備工作原理進行分析,無負壓供水系統主要由變頻調速水泵機組、穩流補償器、真空抑制器、壓力河流量傳感器、預壓自平衡器、控制柜、過濾器、倒流防止器等設備組成。根據其實現無負壓功能原理的不同,大體可以分為以下幾種形式:

  (1)穩流補償器和真空抑制器控制模式

  當市政管網供水不足或用戶用大量大于市政管網供給能力時,真空抑制器打開,空氣進入穩流補償器中,使原本封閉的補償器變為斷流水箱,抑制負壓產生。另在穩流補償器中設置液位控制,當低于低水位時,水泵停止工作。

  (2)自控限流模式

  當市政管網供水不足或用戶用水量大于市政管網供給能力時,通過壓力傳感信號的反饋,采取限制變頻器,使水泵不超量取水。而當市政管網供水滿足要求時,系統恢復正常。

  (3)壓力控制點方式

  當市政管網供水不足或用戶用水量大于市政管網供給能力時,直接啟動變流量恒壓供水泵,待供水滿足要求后,系統恢復正常。

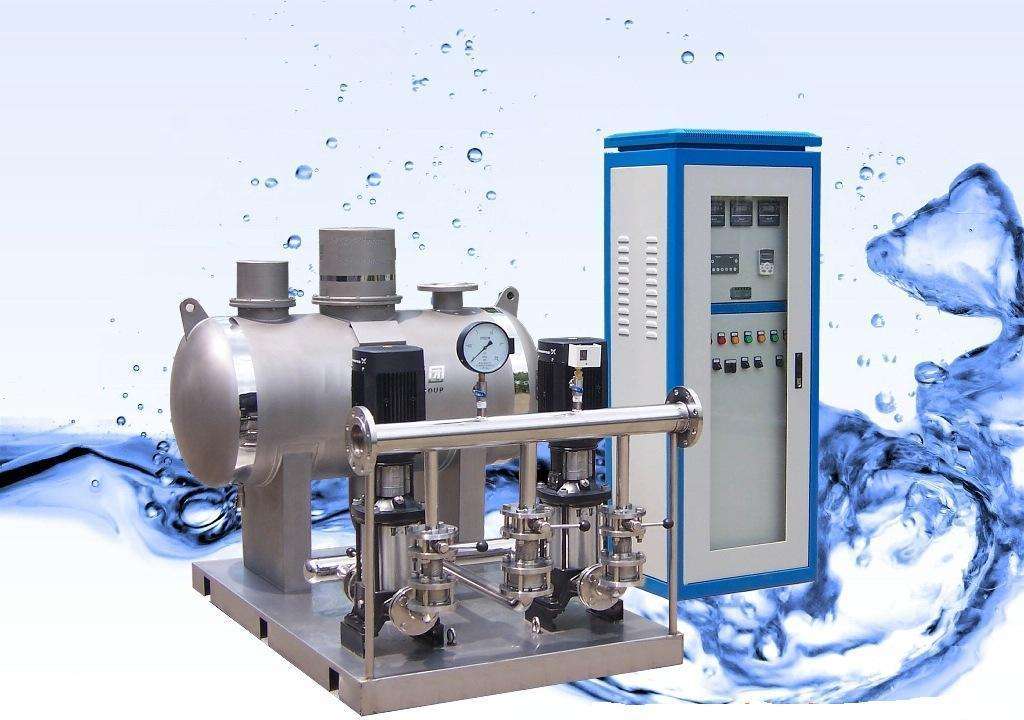

無負壓供水設備組成
無負壓供水設備組成

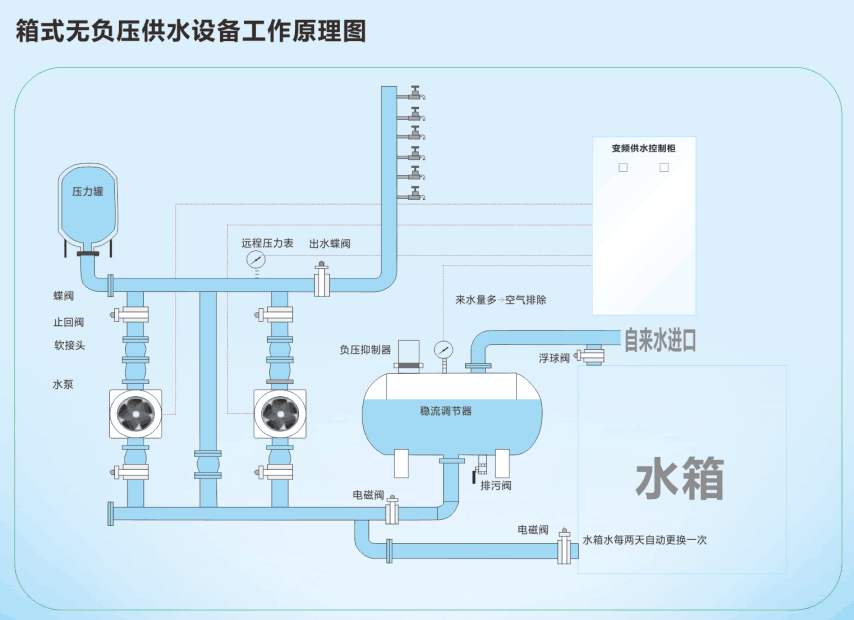

  工作原理

  穩流罐式無負壓供水設備與市政管網直接連接,在市政管網剩余壓力的基礎上串聯疊壓供水。

  (1)變頻恒壓供水:當市政管網供水量大于用戶用水量時,穩流罐式無負壓供水設備變頻恒壓供水,此時穩流罐中存儲一定量的承壓水。

  (2)消除負壓:當用戶用水量增加導致市政管網與穩流罐連接處壓力下降,當壓力降低到相對壓力0以下時,在穩流罐中形成負壓,真空抑制器的進氣閥門打開,大氣進入穩流罐。此時,穩流罐相當于一個具有自由液面的開口水箱,壓力與大氣相同,負壓被消除。水位下降到設定值時,液位控制器將控制信號傳遞給變頻控制柜中的控制系統,控制加壓機組停止工作,用戶停水;當用戶用水量減小時,穩流罐中水位上升,氣體從真空抑制器排氣閥門排除,壓力恢復正常后,加壓機組重新自動啟動,恢復供水。

  (3)停水停機功能:當市政管網停水時,加壓機組在液位控制器控制下自動停止運行,市政管網供水恢復后,自動啟動重新恢復正常供水。

  (4)小流量休眠功能:用戶不用水或用水量很小時設備自動進入休眠狀態(停機)并保持供水壓力,用戶恢復用水時系統自動喚醒,恢復正常供水。

  (5)停電繼續供水:當小區停電時,由市政管網繼續向低區用戶供水,停電不停水。設備恢復供電后,自動啟動,恢復正常供水。

無負壓供水設備組成
無負壓供水設備組成

  以上是三利供水有關無負壓供水設備組成的具體介紹,供水設備的類型非常多,大家可以根據自己的需要來合理選擇,想要了解更多信息記得關注我們。
